Технологические инновации приносят плодотворные результаты. Компонент быстрой сборки автоматической подачи Yilin Serui, соединительный элемент трансмиссии, одобрен национальным патентом на полезную модель.

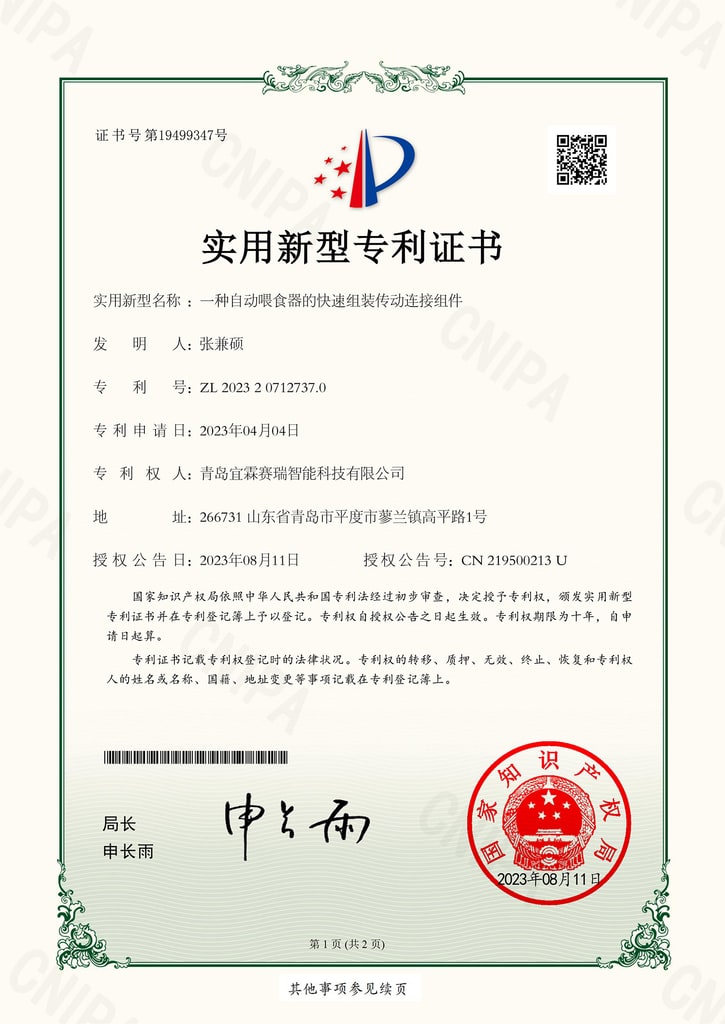

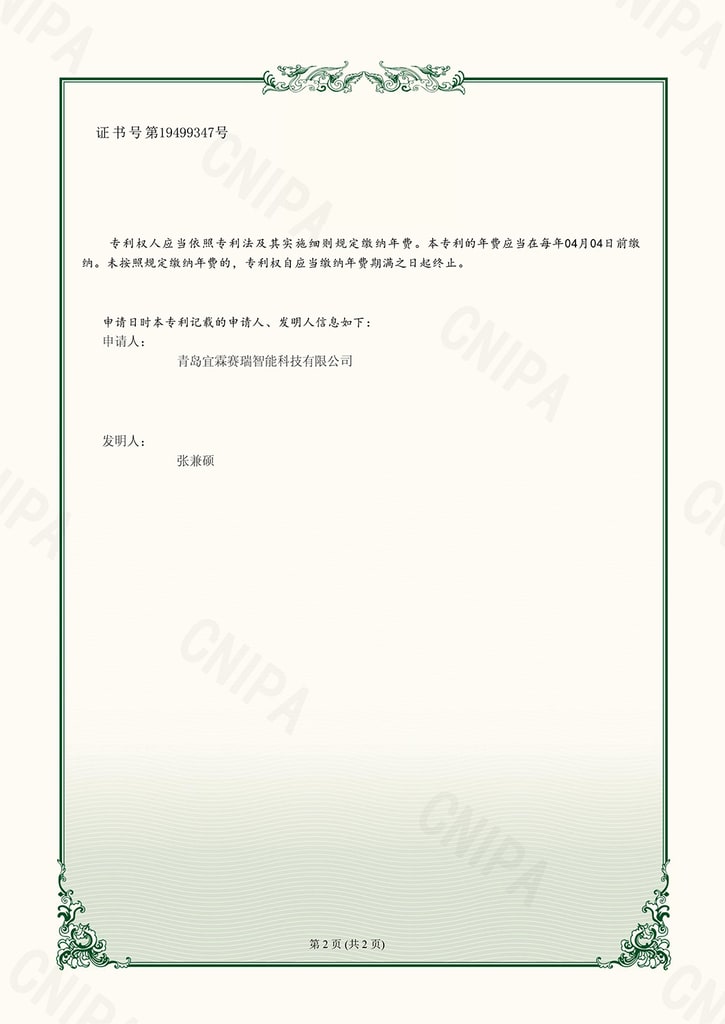

Компания Qingdao Yilin Serui Intelligent Technology Co., Ltd. снова получила разрешение Государственного ведомства интеллектуальной собственности.** «Быстромонтируемый соединительный элемент трансмиссии для автоматических питателей» (патент №: ZL202320712737.0) официально получил патент на полезную модель**. В этом патенте основное внимание уделяется сборке и техническому обслуживанию частей трансмиссии интеллектуальной кормушки для достижения структурных инноваций, дальнейшего обогащения патентной матрицы интеллектуального оборудования для кормления компании и повышения ее технологической конкурентоспособности для клиентов по всему миру.

В крупномасштабных проектах интеллектуального кормления скота трансмиссионное соединение является основной частью передачи мощности автоматической кормушки и играет важную роль в передаче вращательной силы приводного двигателя на разгрузочный привод. В большинстве традиционных конструкций соединения трансмиссии используются несколько наборов болтов для блокировки и фиксации. При сборке сложно центрировать трансмиссионный вал, а процесс сборки трудоемкий и во многом зависит от практического опыта монтажника. Транспортировать технику в целом машиной на море дорого. После того как оборудование доставляется на территорию ранчо в отдельных ящиках, стыковка и отладка механизма трансмиссии занимает длительное время, что напрямую удлиняет сроки сдачи проекта. На более позднем этапе эксплуатации и технического обслуживания, когда детали трансмиссии изнашиваются и теряются, процесс разборки усложняется и требует длительного простоя для завершения обслуживания и замены. Это будет напрямую мешать нормальному кормлению на ранчо и является распространенной практической проблемой, с которой сталкиваются отечественные и зарубежные селекционные проекты.

Эта запатентованная инновация, направленная на устранение проблем при различных условиях работы, таких как производственная сборка, установка на месте, после технического обслуживания и раздельная доставка за границу, обеспечивает быструю сборку компонентов подключения трансмиссии.

 Подробный принцип работы компонента:Полный набор компонентов соединения трансмиссии в основном состоит из трех частей: активного конца соединения, ведомого конца соединения и осевого ограничителя. Активный конец соединения соединен с выходным валом приводного двигателя питателя для получения выходной вращательной мощности двигателя; конец ведомого соединения соединен с рабочим валом выполнения внутренней подачи питателя и отвечает за передачу мощности на механизм подачи и разгрузки.

Активный соединительный конец и ведомый соединительный конец имеют вогнутую и выпуклую вставную структуру зацепления, а на торцевой поверхности предусмотрена взаимно соответствующая вставная конструкция зацепления. При сборке оборудования активный соединительный конец и ведомый соединительный конец выравниваются по оси и вдвигаются для завершения установки. Конструкция зацепления торцевой поверхности используется для обеспечения блокировки по окружности, тем самым передавая крутящий момент, выдаваемый двигателем. Для достижения позиционирования по окружности нет необходимости использовать большое количество болтов. После установки на место используется лишь небольшое количество осевых ограничительных креплений для завершения осевой фиксации и ограничения осевого перемещения активного конца и ведомого конца. Для достижения полной передачи мощности можно выполнить установку и стыковку всего механизма трансмиссии.

Когда оборудование нуждается в ремонте или детали изношены и требуют замены, активный соединительный конец и ведомый соединительный конец можно напрямую отделить друг от друга в осевом направлении, просто ослабив ограничения осевого ограничителя. Узел трансмиссии можно проверять, обслуживать или заменять независимо, не разбирая весь корпус питателя или не разбирая периферийные вспомогательные детали. Вся конструкция воспринимает крутящую нагрузку за счет вставного соединения, а осевые крепления играют лишь роль в предотвращении падения и ограничении традиционной конструкции.Режим «Момент затяжки всех болтов + позиционирование фиксации» разделен наШтекерное соединение передает крутящий момент, а небольшое количество крепежных элементов служат осевыми ограничителями., упрощая этапы разборки и сборки, обеспечивает плавную передачу мощности и соответствует условиям работы питателя для длительной непрерывной работы.

Опираясь на эту структурную инновацию, компоненты образуют четыре основных преимущества: быстрая установка и стыковка, модульная разборка и сборка, надежная работа передачи и совместимость с несколькими сценариями. Вставная центрирующая конструкция значительно снижает сложность центровки системы валов и исключает большое количество процессов запирания болтов; компоненты имеют независимую модульную конструкцию и могут быть разобраны, проверены и заменены по отдельности, не нарушая основной корпус питателя; передача мощности плавная и стабильная, а адаптированное оборудование может работать бесперебойно; он также совместим с логистической моделью раздельной упаковки и отвечает потребностям трансформации отечественных ранчо и сборки зарубежных проектов на месте.

Этот запатентованный технологический прототип прошел полевые испытания в различных крупномасштабных проектах по разведению животных, таких как мясной скот, баранина и свиньи. На месте монтажа и наладки отечественных пастбищ данный компонент эффективно снижает порог монтажных операций, сокращает время стыковки и отладки трансмиссионного механизма, ускоряет ход производства оборудования; когда оборудование теряет детали, оно может быстро выполнить разборку, сборку и замену компонентов, сократить время простоя оборудования и обеспечить непрерывное развитие операций подачи. Учитывая бизнес-модель зарубежных проектов, требующих отдельной упаковки для транспортировки и сборки на месте, этот компонент также демонстрирует хорошую адаптируемость, эффективно снижая технический порог для установки и обслуживания на зарубежных ранчо.

Это патентное разрешение является официальным признанием программы инновационного модульного оборудования для подачи нашей компании национальными органами интеллектуальной собственности, обеспечивая надежную защиту интеллектуальной собственности для соответствующих продуктов компании и реализации проектов в стране и за рубежом.

>Цитаты из исследований и разработок: «Оборудование для животноводства должно не только обеспечивать стабильную и надежную работу, но также учитывать простоту использования всего процесса производства, установки и обслуживания. Быстрая сборка компонентов трансмиссионного соединения начинается с базовой структуры трансмиссионного соединения, чтобы решить отраслевые проблемы, связанные со сложной сборкой и громоздким обслуживанием. В будущем мы продолжим внедряться в реальные условия работы ферм в стране и за рубежом и продолжим совершенствовать технологию модульного интеллектуального оборудования для кормления». – Чжан Цзяньшо, изобретатель этого патента.

Компания Qingdao Yilin Sairui Intelligent Technology Co., Ltd., занимающаяся интеллектуальным оборудованием для животноводства и обслуживающая мировой рынок, настаивает на проведении технологических исследований и разработок, основанных на реальных проблемах разведения, а также продолжает исследовать и разрабатывать технологии, связанные с эксплуатационной надежностью, простотой сборки и последующей ремонтопригодностью оборудования для кормления. Опираясь на постоянно совершенствующиеся запатентованные технологические резервы, компания продолжит совершенствовать и оптимизировать продукты, адаптировать и модернизировать их для различных сценариев отечественного и зарубежного селекции, предоставлять партнерам по селекции по всему миру высоконадежное, простое в установке и простое в обслуживании комплексное интеллектуальное селекционное оборудование, которое поможет улучшить качество и эффективность современного животноводства.
